Grado di protezione IP54 per l'illuminazione a LED: guida completa e confronto

Lettura del codice IP cifra per cifra

Ogni classificazione IP segue lo stesso formato a due caratteri definito dalla norma IEC 60529: le lettere IP, seguite da un numero per l'ingresso di solidi e un numero per l'ingresso di liquidi. La scala per i solidi va da 0 a 6, mentre quella per i liquidi va da 0 a 9K. Leggere correttamente il codice è più importante di quanto la maggior parte degli acquirenti creda, perché una singola cifra cambia ciò che un apparecchio può e non può gestire sul campo.

Lato acqua, la seconda cifra per IP54 si trova al livello 4 su una scala che arriva fino a 8 per l'immersione continua. Il livello 4 significa specificamente che gli spruzzi d'acqua da qualsiasi direzione non hanno effetti dannosi, testati con un tubo oscillante o un ugello spruzzatore che spazza circa 360 gradi attorno all'apparecchio per circa dieci minuti. Questo è diverso dal livello 5, che aggiunge getti d'acqua a bassa pressione, e dal livello 7, che copre l'immersione temporanea fino a un metro per trenta minuti. Gli acquirenti di sistemi di illuminazione a LED spesso presumono che un numero più alto significhi sempre migliore, il che è vero all'interno di una proprietà (polvere o acqua), ma le due cifre sono indipendenti e dovrebbero essere lette separatamente.

Un modo rapido per chiarire le cose: la prima cifra risponde "quanta sporcizia può entrare" e la seconda cifra risponde "quanta acqua può colpirla". IP54 risponde ad entrambe le domande con "un po', ma mai abbastanza da causare un problema", ed è esattamente il motivo per cui si colloca al centro della classifica piuttosto che alle due estremità.

Come vengono effettivamente testati gli apparecchi LED IP54

La parte del test relativa alla polvere posiziona l'apparecchio all'interno di una camera sigillata con talco mantenuto nell'aria da una pompa di circolazione e un vuoto aspira l'aria attraverso l'involucro per simulare i cambiamenti di pressione che un apparecchio subirebbe all'aperto. Dopo il periodo di esposizione, l'alloggiamento viene aperto e ispezionato: qualsiasi polvere che abbia raggiunto un punto in cui potrebbe interferire con il driver LED, i diodi o il cablaggio non supera il test. Sono previsti e accettati piccoli depositi sui bordi esterni di una guarnizione, poiché IP5X non è deliberatamente uno standard di tolleranza zero.

La parte di spruzzatura utilizza un tubo oscillante dotato di fori lungo un arco di 180 gradi o un ugello di spruzzatura portatile che segue lo stesso schema. La portata è fissata dallo standard, il tubo esegue un movimento totale avanti e indietro di circa 360 gradi e il test dura circa dieci minuti per metro quadrato di superficie. Un apparecchio passa se l'acqua non raggiunge le parti sotto tensione, i terminali o la scheda LED in modo tale da causare cortocircuiti o corrosione nel tempo. Una certa umidità accidentale all'interno dell'alloggiamento esterno è tollerata purché non si colleghi mai a una superficie elettricamente attiva, motivo per cui i produttori si affidano al rivestimento conforme sulla scheda del driver e alle giunture delle lenti con guarnizione anche al livello IP54.

IP54 rispetto alle altre classificazioni LED che gli acquirenti vedono di più

Gli elenchi dei prodotti per l'illuminazione a LED contengono diversi numeri IP e le differenze tra loro determinano se un apparecchio sopravvive al sito di installazione o si guasta entro una stagione. La tabella seguente elenca le classificazioni che compaiono più spesso accanto a IP54, quindi il divario pratico è facile da vedere a colpo d'occhio.

Il passaggio da IP54 a IP65 è quello che gli acquirenti chiedono di più, perché sembra piccolo sulla carta ma significa molto nella pratica. IP54 tollera una quantità limitata di polvere all'interno dell'alloggiamento purché il funzionamento non venga compromesso, mentre IP65 mantiene l'interno completamente sigillato contro la polvere con tolleranza zero. Dal lato dell'acqua, l'IP54 deve resistere solo agli spruzzi, mentre l'IP65 deve resistere a un getto diretto a bassa pressione. Un apparecchio montato sotto una sporgenza profonda raramente ha bisogno di fare questo salto, ma qualsiasi cosa esposta al cielo aperto, alla pioggia spinta dal vento o a una routine di manutenzione che coinvolge un tubo flessibile dovrebbe raggiungere il grado di protezione IP65 o superiore.

Dove l'illuminazione a LED IP54 offre le migliori prestazioni

IP54 si trova in un punto intermedio veramente utile e gli apparecchi che lo utilizzano tendono a condividere una caratteristica: sono esposti all'aria esterna ma protetti dalle intemperie dirette da un tetto, una sporgenza, una recinzione o dalla propria posizione di montaggio. L'elenco seguente copre le impostazioni in cui questa valutazione appare più spesso nelle installazioni reali.

• Passerelle coperte, passaggi ventilati e ingressi di edifici dove la pioggia soffia lateralmente ma non cade mai direttamente sull'apparecchiatura
• Tettoie per auto e posti auto coperti esposti a polvere, gas di scarico dei veicoli e schizzi occasionali di pneumatici
• Apparecchi a striscia LED per officine e garage vicino a banchi di lavoro dove sono comuni polvere di metallo, segatura o schizzi occasionali di refrigerante
• Scatole di segnaletica e display digitali montati sotto una tenda o una sporgenza del tetto
• Impianti a scaffalature alte del magazzino vicino alle porte della banchina di carico che si aprono all'aria esterna ma non alla pioggia diretta
• Illuminazione agricola e di stalla esposta alla polvere di alimentazione, alle particelle di fieno e agli spruzzi di lavaggio piuttosto che al flusso diretto di un tubo

Perché i driver LED rendono la classificazione IP più importante della lampadina stessa

Un malinteso comune è che il grado di protezione IP protegga la sorgente luminosa. In realtà, i diodi stessi sono abbastanza tolleranti nei confronti dell'umidità in piccole quantità; ciò che in realtà fallisce per primo è il driver, il piccolo circuito stampato che converte l'alimentazione CA in ingresso nella CC a bassa tensione necessaria ai LED. L'accumulo di polvere sulla scheda driver intrappola il calore e il calore è il principale fattore che riduce la durata dei LED. Un driver che funziona anche a 10 gradi Celsius più caldo del suo punto di progettazione può perdere una parte significativa della sua vita utile nominale, motivo per cui la metà della polvere di un grado di protezione IP54 è importante tanto quanto la metà degli schizzi.

Sul lato acqua, una singola goccia che raggiunge un giunto di saldatura esposto sulla scheda del driver è sufficiente per provocare un cortocircuito o accelerare la corrosione delle tracce di rame dopo mesi di esposizione. Questo è il motivo per cui i produttori che costruiscono apparecchi LED originali IP54 abbinano alla classificazione dell'alloggiamento due misure aggiuntive: una guarnizione in silicone o gomma compressa uniformemente attorno alla lente e un rivestimento conforme spazzolato o spruzzato direttamente sulla scheda del driver come seconda linea di difesa. Un alloggiamento che riporta IP54 sulla scheda tecnica ma salta il controllo della compressione della guarnizione o la fase di rivestimento conforme spesso avrà prestazioni inferiori alla sua valutazione sul campo , anche se potrebbe aver superato un singolo test di laboratorio su un'unità campione.

I punti di ingresso dei cavi meritano un'attenzione separata

Anche un alloggiamento ben sigillato può non raggiungere i suoi valori nominali nel punto in cui il cavo di alimentazione entra nell'apparecchio. Un adeguato pressacavo IP54 si comprime attorno alla guaina del cavo con un gommino dimensionato per l'esatto diametro del cavo; un anello di tenuta sovradimensionato o un cavo fatto passare attraverso un foro praticato più grande del previsto durante l'installazione, crea uno spazio che lascia entrare sia polvere che schizzi indipendentemente dalla qualità del resto dell'alloggiamento. Gli installatori che controllano un apparecchio LED IP54 in loco devono sempre verificare che il pressacavo sia serrato finché l'anello di tenuta non si comprime visibilmente attorno al cavo, non solo manualmente.

Abitudini di installazione e manutenzione che salvaguardano il rating nel tempo

Una classificazione IP descrive l'apparecchio così come ha lasciato la fabbrica, non come funzionerà per cinque anni dopo l'inizio della sua vita utile. Le guarnizioni si comprimono e si induriscono, i pressacavi si allentano a causa delle vibrazioni e in alcuni ambienti la polvere si accumula più velocemente di quanto un test di laboratorio possa mai simulare. Un breve elenco di abitudini mantiene un apparecchio LED IP54 con prestazioni al livello nominale per un lungo periodo.

1. Montare l'apparecchio con la lente rivolta verso il basso o inclinata laddove consentito dal design, in modo che l'acqua scorra via anziché accumularsi contro la guarnizione.
2. Ispezionare annualmente le guarnizioni in ambienti polverosi; una guarnizione che si è indurita o rotta non si comprime più in modo uniforme e deve essere sostituita anziché lasciata in posizione.
3. Pulisci l'accumulo di polvere dalle prese d'aria dell'alloggiamento e dalle alette del dissipatore di calore ogni pochi mesi in officine o ambienti agricoli, poiché il flusso d'aria bloccato aumenta la temperatura interna e stressa il conducente.
4. Serrare nuovamente i pressacavi durante le visite di manutenzione ordinaria, in particolare su dispositivi esposti a vibrazioni provenienti da macchinari vicini o traffico di veicoli.
5. Evitare il lavaggio a pressione di un apparecchio IP54 anche durante la pulizia generale della struttura; un getto d'acqua supera quello rispetto al quale è stato testato il livello di spruzzo, anche per pochi secondi.

Questi passaggi costano pochissimo tempo rispetto alla sostituzione del driver o allo scambio completo dell'apparecchio, e fanno la differenza tra un apparecchio IP54 che raggiunge la sua durata nominale e uno che si guasta anni prima del previsto perché la tenuta non è mai stata controllata dopo il giorno dell'installazione.

Scegliere tra IP54 e un grado di protezione superiore: una lista di controllo pratica

Specificare la giusta classificazione IP significa descrivere onestamente il sito di installazione piuttosto che utilizzare per impostazione predefinita il numero più alto disponibile, poiché una classificazione più elevata di solito aggiunge costi senza aggiungere vantaggi se l'apparecchio non affronta mai quel livello di esposizione. Rispondi alle domande seguenti prima di finalizzare una scheda tecnica.

Materiali dell'alloggiamento e costruzione delle guarnizioni dietro la classificazione

La classificazione IP54 stampata su una scheda tecnica descrive il risultato di un test di laboratorio, ma il risultato è buono quanto lo sono i materiali e il metodo di assemblaggio alla base. Due apparecchi possono entrambi essere etichettati IP54 e comportarsi comunque in modo molto diverso dopo due anni all'aperto, perché il materiale dell'alloggiamento, il composto della guarnizione e il modo in cui i due vengono uniti durante la produzione influenzano la durata effettiva della tenuta.

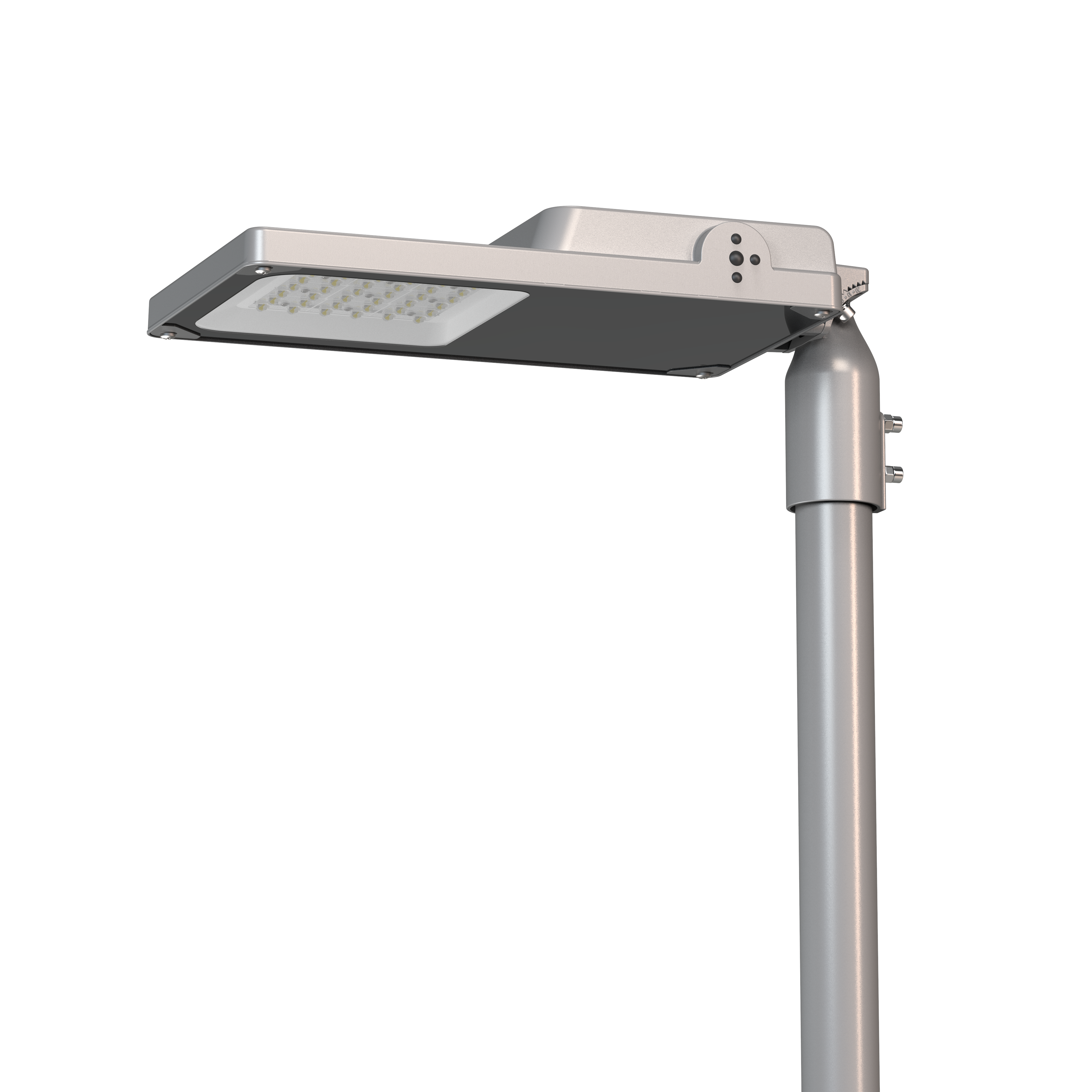

Gusci dell'alloggiamento: policarbonato contro alluminio pressofuso

Gli alloggiamenti in policarbonato sono comuni su pannelli LED IP54, dispositivi a striscia e scatole di segnaletica perché il materiale è leggero, resiste all'ingiallimento UV se adeguatamente stabilizzato e si modella in modo pulito attorno ai canali della guarnizione. Gli alloggiamenti in alluminio pressofuso costano di più da produrre ma dissipano il calore in modo molto più efficace, il che conta direttamente per le prestazioni IP54 perché una scheda driver più fredda gestisce un differenziale di pressione dell'aria interna inferiore, riducendo la tendenza ad attirare polvere e umidità attraverso spazi microscopici durante gli sbalzi di temperatura. Per questo motivo, gli apparecchi per alloggiamenti e aree ad alto rendimento IP54 generalmente preferiscono l'alluminio, mentre i prodotti a strisce e pannelli a basso wattaggio si appoggiano al policarbonato per controllare peso e costi.

Composti delle guarnizioni e perché il silicone tende a durare più a lungo della gomma

Tre materiali per le guarnizioni compaiono ripetutamente negli apparecchi LED IP54: schiuma a cellule chiuse, gomma per uso generale e silicone. La schiuma a cellule chiuse si comprime facilmente e sigilla bene il primo giorno, ma tende a perdere elasticità più velocemente in caso di cicli termici ripetuti dalla temperatura operativa dell'apparecchio, che è esattamente l'ambiente che un apparecchio di illuminazione crea per la propria tenuta. La gomma per uso generale resiste più a lungo ma può comunque indurirsi entro due o tre anni in apparecchi che si surriscaldano o sono esposti al sole diretto. Le guarnizioni in silicone costano di più per unità, ma resistono molto meglio sia alla degradazione UV che ai cicli termici, motivo per cui gli apparecchi IP54 di livello superiore destinati al servizio esterno pluriennale richiedono sempre più il silicone rispetto alla schiuma o alla gomma standard.

Illuminazione a LED IP54 in diversi settori

Lo stesso grado di protezione IP54 viene applicato a lavori molto diversi a seconda del settore e le esigenze pratiche imposte all'apparecchio cambiano di conseguenza, anche se la protezione sottostante da polvere e schizzi rimane identica. Uno sguardo più attento al modo in cui i diversi settori utilizzano l’illuminazione LED IP54 mostra perché la classificazione si è guadagnata la reputazione di scelta versatile di livello intermedio.

Guasti comuni sul campo negli apparecchi LED IP54 e relative cause principali

Capire come gli apparecchi IP54 effettivamente falliscono sul campo è più utile che leggere solo la definizione della classificazione, perché la maggior parte dei guasti è riconducibile a un piccolo numero di punti deboli prevedibili piuttosto che a un difetto fondamentale nella classificazione stessa. La tabella seguente elenca i modelli di errore che compaiono più spesso nei rapporti di manutenzione insieme alla loro causa tipica e alla soluzione che impedisce che si ripetano.

Costo totale di proprietà: IP54 rispetto al passaggio a una valutazione superiore

Gli acquirenti spesso inquadrano la decisione IP54 rispetto a IP65 esclusivamente in base al prezzo unitario iniziale, ma il confronto più utile considera la durata utile completa dell'apparecchio. La scelta di una valutazione che corrisponda correttamente al sito, anziché un valore predefinito verso l'alto o verso il basso, è ciò che effettivamente controlla i costi a lungo termine.

Sottospecificare è l’errore più costoso nella maggior parte dei casi. Un apparecchio IP44 installato dove esistono effettivamente condizioni IP54 tende a mostrare guasti ai driver e appannamento delle lenti entro uno o due anni, innescando una sostituzione anticipata che cancella più volte qualsiasi risparmio iniziale. Specifiche eccessive comportano anche un costo minore ma reale: il pagamento di una struttura a prova di getto e polvere IP66 su un apparecchio montato in modo sicuro sotto una sporgenza profonda aggiunge costi di materiale e produzione che non vengono mai utilizzati, poiché l'apparecchio non sarà mai esposto al getto nebulizzato o alle condizioni di immersione per le quali è stata creata la classificazione.

L'approccio più affidabile è far corrispondere la valutazione a una valutazione documentata del sito piuttosto che a una regola empirica: notare se l'apparecchio si trova sotto una solida copertura sopraelevata, se la pulizia coinvolge mai un tubo o un'idropulitrice vicino all'apparecchio e quanto particolato aereo viene generato dalla posizione in una giornata media. Questa valutazione basata su tre domande, applicata in modo coerente a un progetto di illuminazione, previene sia i costi di fallimento precoce di una sottovalutazione sia la spesa sprecata di una sopravvalutazione.
