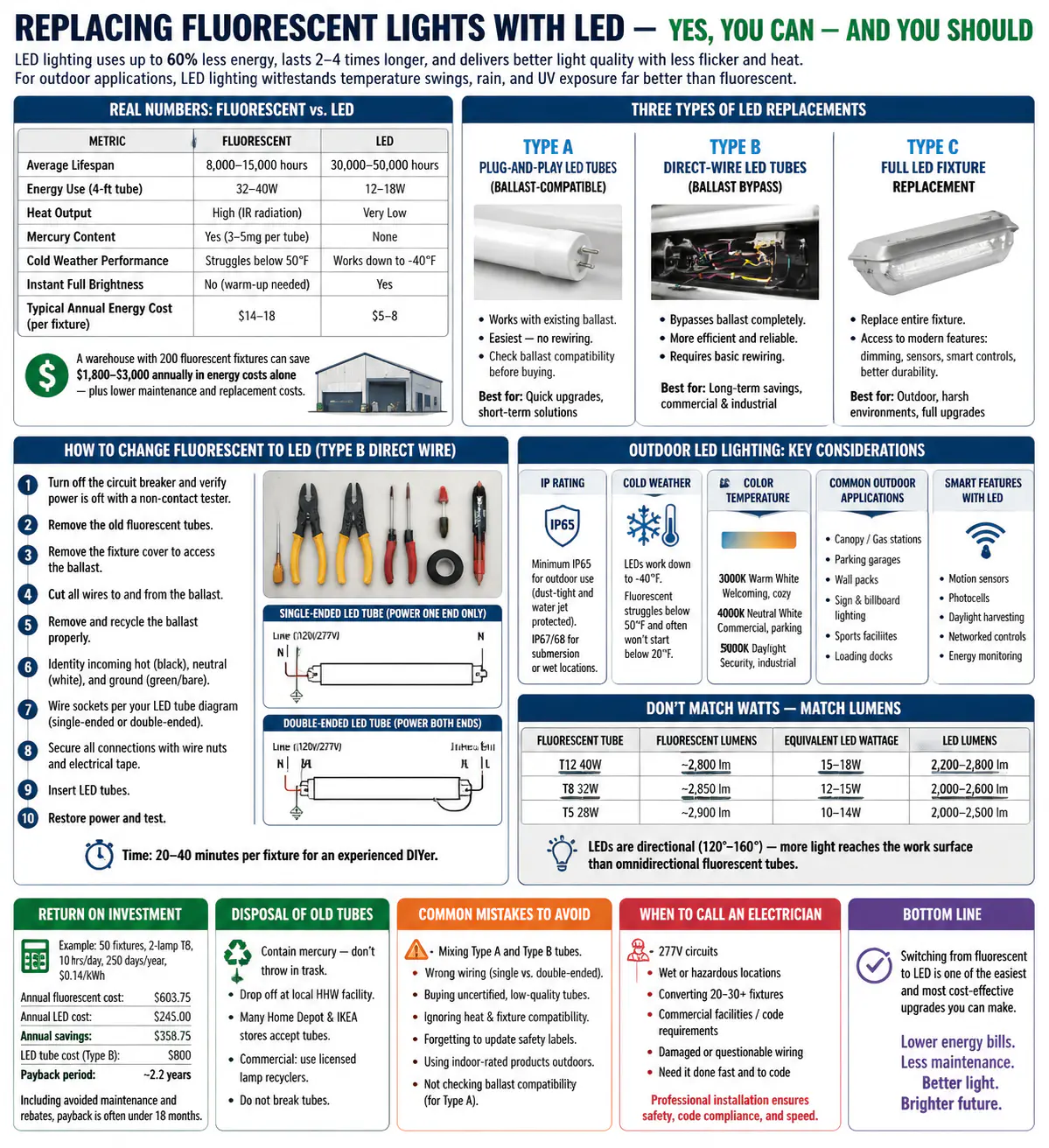

Come trasformare la lampada fluorescente in LED: guida completa alla conversione

La risposta breve: sì, puoi sostituire le luci fluorescenti con i LED – e dovresti

Passare dalla fluorescenza al LED è uno degli aggiornamenti più semplici che puoi apportare a qualsiasi spazio, sia interno che esterno. Il processo prevede la sostituzione dell'intero apparecchio o l'utilizzo di un tubo LED compatibile nell'alloggiamento fluorescente esistente. La maggior parte dei proprietari di case e dei gestori di strutture completano una conversione di base in meno di 30 minuti per apparecchio, senza che in molti casi sia necessario l'intervento dell'elettricista.

L'illuminazione a LED consuma fino al 60% in meno di energia rispetto a quella fluorescente , dura da 2 a 4 volte di più e produce una migliore qualità della luce con meno sfarfallio e calore. Per le applicazioni esterne, i vantaggi sono ancora più evidenti: l’illuminazione a LED per esterni resiste agli sbalzi di temperatura, alla pioggia e all’esposizione ai raggi UV molto meglio delle alternative fluorescenti.

Questa guida ti guida attraverso ogni fase del processo di conversione, coprendo scenari interni ed esterni, i tipi di sostituzioni LED disponibili, risparmi sui costi ed errori comuni da evitare.

Perché le persone stanno effettuando il passaggio: numeri reali dietro la conversione a LED

Prima di addentrarci nelle istruzioni, è utile capire qual è effettivamente la posta in gioco. Il motivo del passaggio non è solo teorico: i risparmi energetici e di manutenzione sono ben documentati in ambienti residenziali e commerciali.

Un magazzino commerciale con 200 apparecchi fluorescenti può aspettarsi di ridurre la bolletta dell’elettricità per l’illuminazione Da $ 1.800 a $ 3.000 all'anno dopo la conversione al LED, e questa cifra non tiene conto della riduzione della manodopera di manutenzione e dei costi di sostituzione dei tubi.

Tre tipi di sostituzioni LED per apparecchi fluorescenti

Non tutte le conversioni LED sono uguali. Prima di acquistare qualsiasi cosa, devi sapere quale approccio si adatta alle tue attrezzature e al tuo budget esistenti. Ci sono tre percorsi principali.

Tipo A: Tubi LED plug-and-play (compatibili con reattori)

Questi tubi LED sono progettati per funzionare con il tuo alimentatore fluorescente esistente. Basta semplicemente estrarre il vecchio tubo fluorescente e inserire quello nuovo a LED, senza bisogno di ricablare. Questo è il metodo di conversione più veloce e semplice.

Il problema: i reattori si consumano nel tempo e, quando si guastano, dovrai sostituire il reattore (che aumenta i costi) o passare a un tubo di tipo B. Inoltre, non tutti i tubi LED sono compatibili con tutti i reattori. Controlla sempre l'elenco di compatibilità del produttore prima dell'acquisto.

Tipo B: Tubi LED a filo diretto (Ballast Bypass)

Questo metodo bypassa completamente il reattore ricablando l'apparecchio per collegarlo direttamente alla tensione di linea (120 V o 277 V). La zavorra viene rimossa o lasciata sul posto ma scollegata. I tubi di tipo B sono più efficienti dal punto di vista energetico rispetto al tipo A perché eliminano le perdite di potenza causate dalla zavorra.

Questa è la soluzione preferita a lungo termine per la maggior parte degli ambienti commerciali e industriali. La configurazione iniziale richiede un lavoro elettrico di base (spegnimento dell'interruttore, rimozione del cablaggio del reattore e collegamento dei cavi della presa direttamente all'alimentazione), ma una volta terminato, si eliminano completamente i futuri costi di sostituzione del reattore.

Tipo C: sostituzione completa dell'apparecchio (apparecchi LED-Ready)

A volte la mossa migliore è sostituire l'intero alloggiamento fluorescente con un nuovo apparecchio specifico per LED. Ciò è particolarmente rilevante per l'illuminazione a LED per esterni, dove si desiderano involucri con grado di protezione IP progettati da zero per driver LED piuttosto che alloggiamenti fluorescenti retrofittati che potrebbero non fornire un'adeguata protezione dall'umidità o dagli urti.

La sostituzione completa dell'apparecchio costa di più in anticipo, ma ti dà accesso a funzionalità come l'attenuazione integrata, i sensori di movimento, i controlli intelligenti e la gestione termica specifica, che prolungano la durata dei LED e massimizzano il risparmio energetico.

Passo dopo passo: come trasformare la lampada fluorescente in LED (cavo diretto di tipo B)

Il metodo di bypass della zavorra di tipo B è l'approccio più duraturo e ampiamente consigliato. Ecco esattamente come farlo per un apparecchio fluorescente T8 o T12 standard da 4 piedi.

Di cosa avrai bisogno

• Tubi LED T8 di tipo B (uno per slot lampada)
• Tagliafili e spelafili
• Dadi o connettori a leva
• Nastro elettrico
• Cacciaviti a testa piatta e Phillips
• Tester di tensione senza contatto
• Scala (se montata a soffitto)

Il processo di conversione

1. Spegnere l'interruttore - non lavorare mai su un dispositivo live. Utilizza il tester di tensione senza contatto per verificare che non sia presente alimentazione nell'apparecchio prima di toccare i cavi.
2. Rimuovere i vecchi tubi fluorescenti ruotandoli di 90 gradi e sfilandoli dalle prese della lapide.
3. Rimuovere il coperchio dell'apparecchio o il pannello del diffusore per accedere al vano del reattore.
4. Individua il reattore: è una scatola rettangolare, solitamente nera o grigia, con più fili che escono da entrambe le estremità.
5. Tagliare tutti i cavi in ​​entrata e in uscita dalla zavorra, lasciando una lunghezza di cavo sufficiente sul lato dell'apparecchiatura per lavorare (almeno 4-6 pollici).
6. Rimuovere la zavorra dall'apparecchio svitando le viti di montaggio. Mettilo da parte per un corretto riciclaggio: i reattori possono contenere PCB.
7. Identificare i cavi caldo (nero), neutro (bianco) e terra (verde o rame nudo) in ingresso dall'alimentazione a soffitto/parete.
8. Collegare il filo caldo al lato di ingresso di un portalampada su ciascuna estremità dell'apparecchio. Collegare il neutro all'altra presa su ciascuna estremità. Il cablaggio esatto dipende dal fatto che il tuo tubo LED sia a terminazione singola o doppia: segui sempre lo schema elettrico incluso con il tuo tubo LED specifico.
9. Fissare tutti i collegamenti con i dadi e avvolgerli con nastro isolante.
10. Inserisci i nuovi tubi LED, ripristina l'alimentazione dall'interruttore e prova.

Tempo totale per un fai-da-te esperto: Da 20 a 40 minuti per apparecchio . Se stai realizzando un batch di grandi dimensioni, il processo diventa più veloce con la pratica.

Illuminazione a LED per esterni : Considerazioni speciali quando si sostituisce la lampada fluorescente

Gli ambienti esterni introducono variabili che non esistono all'interno: umidità, temperature estreme, insetti, degradazione dei raggi UV e impatto fisico. L’illuminazione a LED per esterni deve essere selezionata tenendo presente questi fattori e raramente un semplice cambio del tubo è sufficiente.

Grado di protezione IP: la specifica più importante per gli apparecchi da esterno

Le classificazioni IP (Ingress Protection) indicano quanto bene un apparecchio resiste alla polvere e all'acqua. Per l'illuminazione a LED esterna, è necessario almeno IP65 , ciò significa che l'apparecchio è a tenuta di polvere e protetto contro i getti d'acqua provenienti da qualsiasi direzione. Gli ambienti umidi o sommersi (come l'illuminazione di fontane o installazioni sotterranee) richiedono IP67 o IP68.

Gli apparecchi fluorescenti progettati per uso esterno in genere hanno anche una classificazione IP, ma molte installazioni più vecchie utilizzano luci fluorescenti in aree coperte dove sono solo parzialmente protette. Quando si sostituiscono questi, valutare se l'involucro esistente fornisce una protezione adeguata o se è garantita una sostituzione completa dell'apparecchio.

Prestazioni per il freddo

Uno degli argomenti più convincenti a favore dell’illuminazione a LED per esterni nei climi freddi è la prestazione termica. Le lampade fluorescenti perdono una quantità significativa di flusso luminoso al di sotto di 10 °C (50 °F) e spesso non riescono ad avviarsi affatto al di sotto di -7 °C (20 °F). Questo è il motivo per cui l'illuminazione esterna fluorescente nei parcheggi, nelle celle frigorifere e nei climi settentrionali è stata storicamente afflitta da problemi di avvio lento e di potenza ridotta.

L'illuminazione a LED per esterni di qualità funziona in modo affidabile fino a -40 °C (-40 °F) senza tempi di riscaldamento. Questo non è un miglioramento di poco conto: è una differenza di capacità fondamentale che rende il LED l'unica scelta pratica per le applicazioni esterne in ambienti freddi.

Applicazioni esterne comuni in cui vengono effettuati aggiornamenti da fluorescente a LED

• Illuminazione della tettoia (stazioni di servizio, passaggi carrabili, banchine di carico): la sostituzione delle luci fluorescenti con pensiline a LED riduce in genere il consumo di energia del 50-65% ed elimina le frequenti sostituzioni delle lampade che affliggevano i vecchi sistemi di pensiline fluorescenti.
• Illuminazione del garage : L'illuminazione a strisce fluorescenti nei garage è un incubo per la manutenzione a causa dell'umidità e delle variazioni di temperatura. Gli apparecchi LED a tenuta di vapore con grado di protezione IP65 o superiore risolvono questo problema offrendo allo stesso tempo una migliore resa cromatica per motivi di sicurezza.
• Pacchi per pareti esterne : Molti edifici commerciali più vecchi utilizzano pannelli murali fluorescenti. I sostituti del pacchetto LED a parete forniscono un'illuminazione uguale o migliore con una frazione del consumo energetico.
• Illuminazione di segnaletica e cartelloni pubblicitari : I tubi fluorescenti dietro le insegne luminose vengono sostituiti con strisce luminose a LED o equivalenti tubi a LED per un'illuminazione più uniforme e una frequenza di manutenzione molto inferiore.
• Impianti sportivi e arene all'aperto : Gli impianti fluorescenti ad alto rendimento negli impianti sportivi vengono sostituiti con proiettori a LED che offrono una migliore direzionalità, riducono la dispersione della luce e migliorano l'uniformità dell'illuminazione del campo.

Scegliere la giusta temperatura di colore per l'illuminazione a LED per esterni

La temperatura del colore, misurata in Kelvin (K), influisce sull'aspetto e sulla sensazione degli spazi esterni. Per l’illuminazione a LED da esterno, le scelte più comuni sono:

• 3000K (bianco caldo) : Ideale per esterni residenziali, ristoranti, ricettività. Crea un'atmosfera accogliente e confortevole.
• 4000K (bianco neutro) : Popolare per parcheggi, esterni commerciali e ambienti di vendita al dettaglio. Bilancia la visibilità con l'estetica.
• 5000K (luce diurna/bianco freddo) : Comune nell'illuminazione di sicurezza, negli impianti sportivi e nelle aree esterne industriali dove la massima visibilità è la priorità.

La maggior parte delle luci esterne fluorescenti rientravano nella gamma 4100K. Quando li si sostituisce, adeguare o abbassare leggermente la temperatura del colore (a 4000K) fornirà una chiarezza visiva paragonabile o migliorata riducendo al contempo la qualità dura e sterile delle vecchie installazioni fluorescenti.

Comprendere i lumen: non abbinare solo i watt

Uno degli errori più comuni commessi durante la conversione da lampada fluorescente a LED è l'acquisto di una sostituzione LED in base alla potenza anziché ai lumen. Poiché i LED sono notevolmente più efficienti, un tubo LED da 15 W può produrre la stessa o maggiore emissione luminosa di un tubo fluorescente da 32 W. La corrispondenza dei watt significa che ti ritroverai con uno spazio molto più luminoso del previsto o, più probabilmente, spenderai troppo per LED che non ti servono.

Utilizzare questa regola generale per tubi da 4 piedi:

Tieni inoltre presente che i LED sono sorgenti luminose direzionali. I tubi fluorescenti emettono luce in tutte le direzioni (360°), quindi una parte della loro potenza viene sprecata rimbalzando sui riflettori o nella cavità del soffitto. Un tubo LED che dirige la luce verso il basso da 120° a 160° fornisce i suoi lumen in modo più efficiente alla superficie di lavoro, il che significa un LED a lume inferiore spesso fornisce un'illuminazione uguale o migliore sul pavimento o sulla scrivania .

Compatibilità dei reattori: cosa controllare prima dell'acquisto

Se hai deciso di seguire il percorso plug-and-play di tipo A, almeno come primo passo, la compatibilità del reattore è fondamentale. Non tutti i reattori elettronici funzionano con tutti i tubi LED e l'utilizzo di una combinazione incompatibile può causare sfarfallio, ronzio, guasto prematuro del LED o semplicemente la mancata accensione del tubo.

Per verificare la compatibilità:

• Trovare la marca del reattore e il numero del modello (stampati sull'etichetta del reattore all'interno dell'apparecchio).
• Visita il sito web del produttore del tubo LED e cerca la tabella di compatibilità: i marchi più rinomati le pubblicano.
• Controlla se il tuo alimentatore è ad avvio istantaneo, programmato o dimmerabile: alcuni tubi LED funzionano solo con tipi di alimentatore specifici.
• Se la zavorra ha più di 10 anni, bypassarla (Tipo B) è spesso comunque la decisione finanziaria più saggia, poiché sostituire una zavorra guasta costa $ 20-60 solo in alcune parti.

I reattori magnetici, presenti nei vecchi apparecchi T12, non sono quasi mai compatibili con i moderni tubi LED e devono essere bypassati oppure l'apparecchio deve essere sostituito completamente.

Calcolo del ritorno sull'investimento

La motivazione finanziaria per il passaggio è forte, ma l’esatto periodo di recupero dell’investimento dipende dalla tariffa elettrica attuale, dalle ore di funzionamento giornaliere e dal numero di apparecchi coinvolti. Ecco come risolverlo.

Scenario di esempio: un ufficio con 50 apparecchi fluorescenti a due lampade, ciascuno dei quali utilizza due tubi T8 da 32 W (più una perdita di zavorra di circa 5 W per apparecchio), in funzione 10 ore al giorno, 250 giorni all'anno, a $ 0,14/kWh.

• Costo attuale dell'energia fluorescente : 50 apparecchi × 69 W × 2.500 ore × $ 0,14 = $ 603,75/anno
• Costo energetico dei LED : 50 apparecchi × 28 W × 2.500 ore × $ 0,14 = $ 245 / anno
• Risparmio annuale : ~$358/anno solo per l’energia
• Costo del tubo LED : 100 tubi × 8$ di media = 800$ (Tipo B, installazione fai da te)
• Periodo di rimborso : ~2,2 anni, dopodiché tutti i risparmi finiscono direttamente nei profitti

Se si tiene conto delle sostituzioni evitate del reattore (ogni 7-10 anni a $ 25-60 ciascuna) e delle sostituzioni dei tubi fluorescenti (ogni 2-3 anni), il periodo di ammortamento effettivo è spesso inferiore a 18 mesi. Molte società di servizi pubblici offrono anche sconti per gli aggiornamenti dei LED commerciali che riducono ulteriormente i costi iniziali, a volte del 30-50%.

Smaltimento dei vecchi tubi fluorescenti: maneggiare con cura

I tubi fluorescenti contengono mercurio, un metallo pesante tossico, e nella maggior parte delle giurisdizioni non possono essere gettati nei normali rifiuti. Ogni tubo T8 standard da 4 piedi contiene circa Da 3,5 a 5 milligrammi di mercurio , che è sufficiente a contaminare un piccolo specchio d'acqua.

Le opzioni per un corretto smaltimento includono:

• Consegna presso un centro di raccolta locale di rifiuti pericolosi domestici (HHW): la maggior parte dei comuni gestisce questi programmi, spesso gratuitamente.
• I rivenditori di articoli per la casa come Home Depot e IKEA accettano tubi fluorescenti usati per il riciclaggio in molti luoghi.
• Le strutture commerciali dovrebbero collaborare con un riciclatore di lampade autorizzato: servizi come Veolia o Clean Harbors offrono programmi di restituzione o ritiro.
• Non rompere i tubi durante la rimozione o lo smaltimento: se un tubo si rompe, ventilare immediatamente l'area e seguire le linee guida EPA per la pulizia in caso di fuoriuscite di mercurio.

Funzionalità intelligenti disponibili nei moderni sistemi di illuminazione a LED per esterni

Uno dei vantaggi sottovalutati del passaggio ai LED, in particolare per l’illuminazione LED per esterni, è l’accesso a controlli intelligenti che semplicemente non erano pratici con la tecnologia fluorescente. Le lampade fluorescenti si degradano rapidamente con frequenti commutazioni e non si attenuano bene, rendendole poco adatte ai sistemi di controllo dell'illuminazione basati su sensori o collegati in rete.

Rilevamento del movimento e della presenza

Gli apparecchi LED per esterni con sensori di movimento PIR (infrarossi passivi) o a microonde integrati possono attenuarsi fino al 10-20% durante i periodi non occupati e aumentare immediatamente quando qualcuno entra nell'area. Nei parcheggi e nei passaggi pedonali, questo approccio in genere consente di risparmiare un ulteriore 30–50% in aggiunta al risparmio energetico LED di base .

Raccolta della luce del giorno e fotocellule

L'illuminazione a LED per esterni con fotocellule integrate o ingressi di regolazione DALI/0-10 V può rispondere ai livelli di luce ambientale, riducendo automaticamente l'emissione durante i periodi di alba/crepuscolo o nelle giornate nuvolose quando la luce naturale fornisce un'illuminazione parziale. Ciò è particolarmente utile per l'illuminazione di pensiline e spazi esterni coperti.

Controlli dell'illuminazione in rete

I sistemi di illuminazione LED per esterni aziendali, di produttori come Acuity Brands, Signify (ex Philips) e Cree Lighting, possono essere collegati a piattaforme di gestione centralizzata che monitorano il consumo energetico, programmano profili di oscuramento, rilevano guasti agli apparecchi e generano report di manutenzione. Per campus di grandi dimensioni, comuni o strutture industriali che gestiscono centinaia o migliaia di apparecchi esterni, questo livello di visibilità può ridurre i costi di manutenzione 25–40% annualmente.

Errori comuni da evitare durante la conversione da lampada fluorescente a LED

Anche una semplice conversione LED può andare storta se non si conoscono le insidie. Questi sono i problemi che emergono più frequentemente.

• Miscelazione di tubi di tipo A e di tipo B nello stesso apparecchio : Se si esclude il reattore per una presa ma lo si lascia attivo per un'altra, si crea una condizione di cablaggio pericolosa. Utilizzare sempre lo stesso tipo in un singolo apparecchio.
• Non verificare il cablaggio a terminazione singola rispetto a quello a terminazione doppia : I tubi di tipo B sono disponibili in configurazioni a terminazione singola (l'alimentazione entra da una sola estremità) e a doppia estremità (l'alimentazione entra da entrambe le estremità). Il cablaggio di un tubo a terminazione singola come tubo a terminazione doppia, o viceversa, comporta pericolo di incendio e scossa elettrica.
• Acquistare tubi LED economici e non certificati : I tubi LED economici senza certificazione UL, ETL o DLC possono sfarfallare, guastarsi prematuramente o creare condizioni elettriche non sicure. Soprattutto per l'illuminazione a LED per esterni, assicurati che l'apparecchio e il driver siano dotati delle certificazioni IP e di sicurezza appropriate.
• Ignorando l'ambiente termico dell'apparecchio : La durata della vita del LED è altamente sensibile al calore. L'installazione di LED ad alto rendimento in apparecchi chiusi senza un'adeguata gestione termica può ridurre la durata dei LED da 50.000 ore a meno di 15.000 ore. Controlla sempre le valutazioni di compatibilità degli apparecchi.
• Dimenticarsi di aggiornare le etichette di sicurezza sugli infissi convertiti : Dopo una conversione del bypass del reattore, l'etichetta del cablaggio originale dell'apparecchio non descrive più accuratamente il circuito. Negli ambienti commerciali, aggiungere una nuova etichetta indicante il tipo di conversione e i requisiti della lampada è una pratica ottimale e potrebbe essere richiesta dalle normative elettriche locali.
• Sottovalutare i requisiti specifici dell’outdoor : L'utilizzo di un tubo LED o di un driver per interni in un'applicazione esterna, anche parzialmente coperta, può causare l'ingresso di umidità, guasti al driver e la morte prematura della lampada. Utilizzare sempre apparecchi adatti alle condizioni ambientali effettive.

Quando chiamare un elettricista invece di fare la conversione fai da te

La maggior parte delle conversioni di tipo A e molte conversioni di tipo B sono alla portata di un esperto fai-da-te che ha dimestichezza con il cablaggio domestico. Detto questo, ci sono situazioni in cui assumere un elettricista autorizzato è la scelta giusta.

• Stai lavorando con circuiti da 277 V (comuni negli edifici commerciali) anziché con circuiti residenziali standard da 120 V.
• L'apparecchio si trova in un luogo umido o pericoloso che richiede tubazioni o involucri speciali.
• Stai convertendo più di 20-30 dispositivi e desideri che il lavoro venga svolto rapidamente e in codice.
• La struttura è commerciale e le normative locali richiedono lavori elettrici autorizzati per qualsiasi modifica dell'impianto.
• Scopri cavi che sembrano danneggiati, corrosi o installati in modo errato negli apparecchi esistenti.

Gli elettricisti in genere fanno pagare $ 50-120 l'ora a seconda della regione. Per una conversione commerciale di grandi dimensioni, molti appaltatori elettrici offrono prezzi per apparecchio per retrofit LED che possono rendere l'installazione professionale competitiva in termini di costi se si tiene conto del potere d'acquisto e della velocità di massa.
