Quanti lumen produce effettivamente un lampione?

Quanti lumen produce effettivamente un lampione?

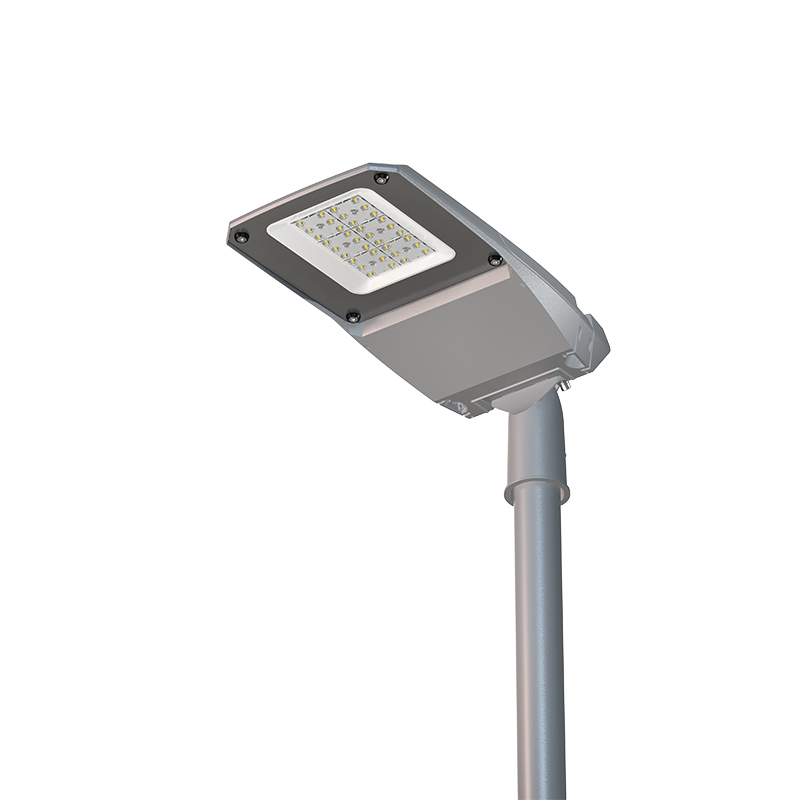

La risposta breve: un tipico lampione produce ovunque Da 2.500 a 30.000 lumen , a seconda del tipo di strada, dell'altezza di montaggio e della tecnologia utilizzata. Non esiste un numero unico universale perché i requisiti di illuminazione stradale sono definiti dalla classificazione della strada, dal volume del traffico e dagli standard di illuminamento, non da un obiettivo di lumen fisso. Una tranquilla strada residenziale e un'arteria urbana trafficata sono entrambe servite da "lampioni stradali", ma i loro flussi luminosi possono differire di un fattore dieci o più.

Comprendere la gamma di lumen applicabile alla tua situazione specifica, che tu sia un ingegnere municipale, un facility manager o un promotore immobiliare, è ciò che determina se un illuminazione stradale l'installazione rispetterà gli standard di sicurezza, supererà la revisione fotometrica ed eviterà costosi retrofit a posteriori.

Emissione luminosa per tipo di strada: i numeri che contano davvero

I requisiti in lumen dell'illuminazione stradale sono legati direttamente alla classificazione della strada. Lo standard RP-8 della Illuminating Engineering Society (il principale riferimento americano per l'illuminazione stradale) raggruppa le strade nelle categorie Locale, Collettore e Arteriosa, ciascuna con un livello di illuminamento target misurato in footcandle (fc). I pacchetti lumen vengono selezionati per raggiungere tali obiettivi data un'altezza di montaggio e una spaziatura tra i poli specifiche.

Queste gamme riflettono la moderna tecnologia LED. I vecchi apparecchi al sodio ad alta pressione (HPS) richiedevano un wattaggio significativamente più elevato per produrre livelli di luce erogati equivalenti o inferiori sulla superficie stradale, in gran parte a causa delle perdite di zavorra e dello scarso controllo ottico che sprecavano una parte dell'emissione grezza della lampada verso il cielo o all'indietro dalla strada.

Perché i soli lumen non raccontano la storia completa

Un errore comune quando si specifica l’illuminazione stradale è considerare il flusso luminoso come l’unica variabile importante. In realtà, i lumen sono solo un elemento di un sistema in cui l’altezza di montaggio, la spaziatura tra i poli, il modello di distribuzione del fascio e la riflettanza superficiale interagiscono tutti per determinare se la strada soddisfa effettivamente gli obiettivi di illuminamento.

L'altezza di montaggio cambia tutto

Le altezze standard dei pali dei lampioni in acciaio nel Nord America vanno da 25 a 45 piedi (da 7,6 a 13,7 metri circa). I pali decorativi per l'illuminazione stradale a livello pedonale sono generalmente di 14 o 16 piedi. Più in alto viene montato l'apparecchio, più lumen sono necessari per fornire un illuminamento adeguato a livello stradale: si applica la legge dell'inverso del quadrato. Un apparecchio da 20.000 lumen a 25 piedi produrrà un'illuminazione della superficie stradale notevolmente diversa rispetto allo stesso apparecchio a 40 piedi. La modellazione fotometrica mostra costantemente che l'altezza di montaggio e la spaziatura tra i poli possono spostare il fabbisogno effettivo di lumen fino al 40% per la stessa sezione stradale.

Schema di distribuzione del raggio (classificazioni del tipo IES)

Il sistema di classificazione degli apparecchi di illuminazione IES TM-15 definisce cinque tipi di distribuzione della luce laterale, da Tipo I a Tipo V, e la scelta giusta dipende interamente dall'applicazione. Gli apparecchi di tipo II proiettano un ampio modello ovale con lancio in avanti con altezze di montaggio di circa 1,75-2,75, rendendoli adatti per strade residenziali strette, marciapiedi e piste ciclabili. Le distribuzioni di tipo III spingono più luce verso il lato della strada e sono comuni sulle strade dei collettori. Gli apparecchi di tipo V emettono uno schema circolare a 360 gradi utilizzato per rotatorie e incroci larghi.

La scelta del tipo di distribuzione sbagliato può portare a rapporti di uniformità inaccettabili anche quando i lumen totali appaiono adeguati. La categoria stradale RP-8 Local richiede un rapporto di uniformità massimo-minimo non inferiore a 6:1, mentre le arterie stradali richiedono 3:1, significativamente più stretto. Un apparecchio ad alto flusso luminoso puntato in modo improprio può produrre contemporaneamente punti caldi e zone scure sulla stessa sezione stradale, fallendo entrambi i parametri contemporaneamente.

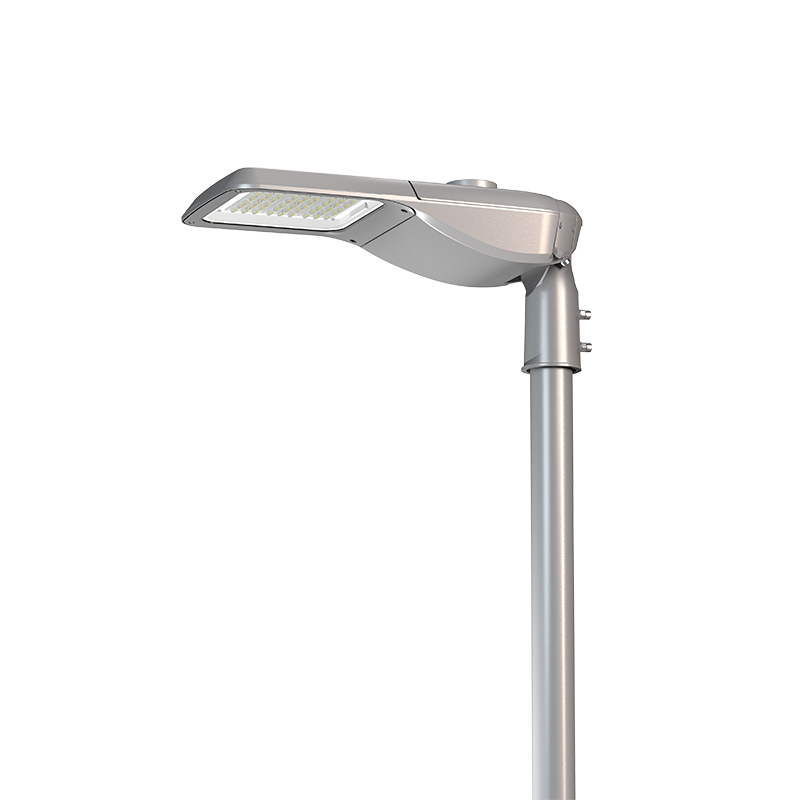

Efficacia: lumen per watt nella moderna illuminazione stradale a LED

I moderni apparecchi di illuminazione stradale a LED con qualifica DLC Premium forniscono tra 140 e 170 lumen per watt a livello di apparecchio. Per contestualizzare, le sorgenti HPS legacy – una volta la tecnologia dominante nell’illuminazione stradale – in genere gestivano da 90 a 110 lm/W dopo aver tenuto conto delle perdite di zavorra e delle inefficienze ottiche. Ciò significa che un'emissione di 20.000 lumen che una volta richiedeva un sistema HPS da oltre 200 W può ora essere ottenuta con un apparecchio LED da 120 W a 145 W, riducendo il consumo energetico quasi della metà mantenendo un illuminamento della superficie stradale equivalente o migliore.

Confronto tra i lampioni a LED e la tecnologia precedente

L'illuminazione stradale è passata dall'illuminazione a incandescenza e ai vapori di mercurio al sodio ad alta pressione e agli alogenuri metallici, per poi passare in gran parte ai LED. Ciascuna tecnologia produceva flussi luminosi molto diversi dalla lampada stessa, ma i lumen effettivamente erogati sulla superficie stradale variavano ancora di più a causa dei diversi sistemi ottici e del controllo direzionale.

La differenza CRI è particolarmente rilevante per la sicurezza stradale. Le lampade HPS emettono uno spettro stretto e giallastro con un CRI di circa 22. Gli oggetti sulla strada - pedoni in abiti scuri, segnaletica orizzontale, detriti - sono molto più difficili da distinguere sotto questa luce. L'illuminazione stradale a LED con CRI 70 o superiore rende i colori in modo molto più accurato, cosa che la ricerca collega costantemente al miglioramento del rilevamento dei pericoli da parte dei conducenti. La luce LED bianca si riflette in modo diverso anche sulla pavimentazione bagnata, riducendo l'effetto "specchio nero" che rende le strade bagnate di pioggia estremamente pericolose sotto l'illuminazione HPS.

Casi d'uso specifici e relativi requisiti di lumen

Al di là della classificazione stradale, gli ambienti specifici all'interno dei progetti di illuminazione stradale hanno i propri parametri di riferimento in termini di lumen. Conoscerli previene sia la scarsa illuminazione (che crea rischi per la sicurezza) che la sovrailluminazione (che spreca energia, provoca abbagliamento e può violare le ordinanze sul cielo scuro).

Strade residenziali e vicoli ciechi

Per l'illuminazione stradale residenziale in quartieri poco trafficati, apparecchi nella gamma da 2.500 a 5.000 lumen da 20 a 40 watt sono generalmente sufficienti quando i pali sono distanziati a intervalli standard. L'obiettivo stradale locale IES RP-8 di una media di 0,4 footcandle è abbastanza modesto: sufficiente da consentire ai pedoni di vedere i pericoli del percorso e ai conducenti di identificare gli ostacoli senza la forte luminosità che disturba gli ambienti di sonno dei residenti nelle vicinanze. Molti comuni hanno adottato pacchetti LED con temperatura di colore da 3.000 K o 4.000 K a questo livello di lumen, sostituendo le unità HPS da 100 W che producevano un’illuminazione simile della superficie stradale a un costo energetico molto più elevato.

Strade dei collezionisti e arterie suburbane

Le strade più trafficate con più corsie, fermate dei mezzi pubblici e infrastrutture ciclabili richiedono in genere un'illuminazione stradale compresa tra 10.000 e 20.000 lumen. A questo livello, gli apparecchi LED da 80 W a 150 W su pali da 30 piedi con schemi di distribuzione di Tipo III possono soddisfare l'obiettivo medio di 0,9 fc con un rapporto di spaziatura tra i poli di circa 4:1 (spaziatura rispetto all'altezza di montaggio). Un esempio reale: una strada collettore a due corsie con un'altezza di montaggio di 30 piedi con pali distanziati di 120 piedi l'uno dall'altro richiederebbe in genere un apparecchio da 14.000 a 16.000 lumen per ottenere una copertura coerente e uniforme senza punti scuri tra i pali.

Parcheggi e Zone Commerciali

I parcheggi commerciali spesso rientrano negli standard di progettazione dell'illuminazione stradale e in genere richiedono da 20.000 a 30.000 lumen per apparecchio quando i pali sono posizionati al centro di ampi spazi aperti. Tuttavia, i pali perimetrali che coprono aree più ristrette possono funzionare adeguatamente a 8.000-12.000 lumen. Il parametro chiave per l'illuminazione stradale dei parcheggi è il rapporto di illuminamento minimo-medio: le prestazioni delle telecamere di sicurezza sono direttamente legate ai livelli minimi di illuminamento, il che significa che anche un'installazione con lumen medi elevati può fallire se crea ombre profonde tra gli apparecchi.

Illuminazione stradale e autostradale

I pali ad alto palo, tipicamente montati a 40-70 piedi e utilizzati sui principali svincoli autostradali, grandi incroci e zone industriali, richiedono apparecchi nella gamma da 25.000 a 100.000 lumen. Su questa scala, più apparecchi d'illuminazione sono spesso montati su un'unica testa di palo, ciascuno dei quali copre un settore diverso. Il Dipartimento dei trasporti del Colorado, ad esempio, utilizza standard a montante medio da 40 a 70 piedi per progetti stradali di grandi dimensioni, con una spaziatura tra i pali che in genere inizia con un rapporto tra spaziatura e altezza di montaggio di 7:1 e viene regolata in base alla modellazione fotometrica.

Percorsi pedonali e piste ciclabili

L’illuminazione stradale su scala pedonale – pali decorativi da 14 a 16 piedi – funziona a livelli di lumen molto più bassi rispetto all’illuminazione stradale veicolare. Gli apparecchi che erogano da 2.500 a 6.000 lumen sono comuni sui percorsi pedonali dedicati, con altezze di montaggio e distribuzioni scelte per ridurre al minimo l'abbagliamento direttamente negli occhi delle persone a piedi. Le distribuzioni di Tipo II Breve o di Tipo II Medio funzionano bene in questo caso, proiettando la luce lungo il percorso senza eccessive ricadute nelle proprietà adiacenti.

In che modo la spaziatura tra i poli e l'altezza di montaggio influiscono sulla selezione dei lumen

Molti progetti di illuminazione stradale vanno male non perché sia stato scelto l’apparecchio sbagliato, ma perché i lumen sono stati selezionati senza tenere conto della geometria dell’installazione. Due variabili controllano quanto duramente un apparecchio deve lavorare: quanto in alto è montato e quanto sono distanziati i poli.

Come principio generale, la spaziatura tra i poli è generalmente fissata a 3-4 volte l'altezza di montaggio per le distribuzioni di Tipo II e III su strade standard. Quindi un palo di 30 piedi sarebbe distanziato da 90 a 120 piedi dal suo vicino. Se il rapporto di uniformità richiesto della strada è stretto (3:1 per un'arteria), la spaziatura deve diminuire e/o il flusso luminoso deve aumentare per riempire gli spazi tra gli apparecchi. Al contrario, se le normative locali sul cielo scuro limitano l'emissione luminosa massima o l'illuminazione verso l'alto, la soluzione è spesso quella di ridurre la spaziatura tra i poli anziché semplicemente spingere più lumen attraverso un minor numero di apparecchi.

L'implicazione pratica è questa la selezione dei lumen non può avvenire prima del layout fotometrico . Qualsiasi specifica di illuminazione stradale che indichi un pacchetto lumen senza una disposizione dei poli e un'altezza di montaggio confermate è nella migliore delle ipotesi una stima plausibile e nella peggiore un errore costoso. Diversi comuni hanno dovuto riqualificare interi tratti stradali dopo aver scoperto che gli apparecchi installati, con flussi luminosi che sulla carta sembravano adeguati, creavano zone buie inaccettabili a causa di ipotesi errate sulla spaziatura dei pali.

Standard e conformità per l'illuminazione stradale

Le specifiche dell'illuminazione stradale sono regolate da due quadri principali a seconda della geografia: ANSI/IES RP-8 in Nord America e EN13201 in Europa. Entrambi definiscono criteri di illuminamento e requisiti di uniformità per tipo di strada, ma i loro sistemi di classificazione utilizzano terminologie e sistemi metrici diversi. I progetti nelle giurisdizioni che hanno adottato standard municipali specifici – come le specifiche sull’illuminazione stradale della contea di Montgomery, nel Maryland o l’Iowa DOT Design Manual capitolo 11 – devono seguire adattamenti locali che potrebbero essere più rigorosi rispetto agli standard IES o EN di base.

Oltre all’illuminamento, i prodotti per l’illuminazione stradale utilizzati in Nord America sono sempre più soggetti ai requisiti di qualificazione del DesignLights Consortium (DLC), soprattutto quando sono coinvolti sconti sui servizi pubblici. La qualifica DLC Premium richiede una soglia minima di efficacia e stabilisce i livelli massimi di uplight, influenzando direttamente quali pacchetti lumen sono idonei. Il sistema di classificazione BUG (Backlight, Uplight, Glare) è lo strumento standard per comunicare le caratteristiche di distribuzione della luce di un apparecchio e la maggior parte delle autorità locali ora richiede specifiche classificazioni BUG (tipicamente B1–B2, U0–U1, G1–G2) per i nuovi impianti di illuminazione stradale per controllare la luce dispersa e il bagliore del cielo.

Il ruolo del deprezzamento dei lumen

Gli apparecchi per l'illuminazione stradale non sono specificati solo per il loro flusso luminoso iniziale. Gli standard richiedono che gli obiettivi di illuminamento siano raggiunti al livello di lumen mantenuto (deprezzato), in genere dopo il 40% della durata nominale della lampada negli standard precedenti, o a un punto L70 o L80 per i LED (il punto in cui l'emissione scende al 70% o all'80% di quella iniziale). Ciò significa che un lampione stradale specificato inizialmente per 15.000 lumen potrebbe dover erogare 12.000 lumen mantenuti per una vita progettuale di 10 anni. Specificare eccessivamente i lumen iniziali per tenere conto del deprezzamento è una pratica comune, ma i moderni apparecchi LED con curve di deprezzamento dei lumen molto piatte (molti mantengono L90 a 100.000 ore) hanno in gran parte eliminato l'eccessiva specifica eccessiva che era una pratica standard con sorgenti HPS e ad alogenuri metallici.

Illuminazione eccessiva: perché più lumen non è sempre meglio

È opinione diffusa che un’illuminazione stradale più brillante sia intrinsecamente più sicura. Le prove a riguardo sono più sfumate di quanto molte persone si aspettino. L’illuminazione eccessiva, ovvero l’installazione di un’illuminazione stradale con un numero di lumen significativamente maggiore rispetto a quanto richiesto dalla classificazione stradale, crea una serie di problemi che possono effettivamente compromettere gli obiettivi di un sistema di illuminazione stradale ben progettato.

• Abbagliamento: Un'emissione luminosa eccessiva da apparecchi mal orientati crea un bagliore velante che riduce il contrasto anziché migliorarlo. I conducenti più anziani sono particolarmente colpiti; un guidatore di 70 anni necessita di un contrasto circa tre volte maggiore per vedere un pericolo che un ventenne può rilevare facilmente, e l’abbagliamento aggrava questo deficit.
• Violazione leggera: L’illuminazione stradale troppo illuminata si riversa nelle finestre residenziali, interrompendo i cicli del sonno e attirando reclami che portano a costose modifiche o sostituzioni degli impianti.
• Bagliore del cielo: La luce diretta verso l’alto proveniente da apparecchi eccessivamente specifici contribuisce all’illuminazione del cielo, violando le ordinanze sul cielo scuro in un numero crescente di giurisdizioni, in particolare vicino a osservatori, aree protette e zone rurali.
• Spreco energetico: Ogni apparecchio inutilmente luminoso brucia energia 24 ore su 24, ogni notte. Per un comune che gestisce diverse migliaia di lampioni, anche una specifica eccessiva di 10 W per apparecchio può comportare costi energetici annuali di decine di migliaia di dollari.
• Impatto ecologico: L’eccessiva illuminazione stradale disturba la fauna notturna, in particolare gli insetti e gli uccelli migratori, un problema che è diventato sempre più regolamentato nelle zone sensibili dal punto di vista ambientale.

L'approccio corretto è specificare i lumen che soddisfano, ma non superano in modo significativo, gli obiettivi di illuminamento stabiliti dallo standard applicabile per un determinato tipo di strada, quindi verificare tramite un software fotometrico che siano soddisfatti anche i criteri di uniformità.

Illuminazione stradale adattiva e controllo del flusso luminoso

Molti moderni impianti di illuminazione stradale a LED sono dotati di funzionalità di regolazione, ovvero la capacità di ridurre l'emissione di lumen durante i periodi di basso traffico, in genere dalla tarda notte al primo mattino. Un apparecchio specificato a 16.000 lumen per le ore serali di punta potrebbe attenuarsi al 60% (9.600 lumen) o addirittura al 40% (6.400 lumen) tra mezzanotte e le 5 del mattino, quando il numero di pedoni e veicoli è minimo. Questo approccio adattivo all’illuminazione stradale è sempre più richiesto dai codici energetici e dai programmi di sconti dei servizi pubblici.

L’effetto pratico è che le specifiche del lumen per i progetti di illuminazione stradale adattiva devono tenere conto delle modalità operative sia di picco che di attenuazione nell’analisi fotometrica. Un apparecchio che raggiunge a malapena 0,9 fc a piena potenza scenderà al di sotto dell'illuminamento minimo mantenuto durante il funzionamento con regolazione della luminosità, creando un divario di conformità che viene colto solo durante la messa in servizio o dopo un audit formale. Il controllo adattivo è più efficace quando il pacchetto lumen iniziale viene specificato in modo conservativo a piena potenza, lasciando spazio per la regolazione senza scendere al di sotto delle soglie minime mantenute.

Guida pratica per la scelta dei lumen dell'illuminazione stradale

Per chiunque debba prendere una decisione sulla scelta dell'illuminazione stradale, la sequenza seguente mantiene il processo ancorato ai numeri piuttosto che alle congetture.

1. Classificare la strada. Determina se rientra nella classificazione Locale, Collettore o Arteriosa secondo IES RP-8 o nella categoria EN13201 equivalente se funziona secondo gli standard europei. Questo imposta gli obiettivi di illuminamento e uniformità prima di scegliere un singolo valore di lumen.
2. Confermare l'altezza di montaggio e la spaziatura tra i poli. Queste due variabili sono i principali moltiplicatori di quanti lumen un apparecchio deve fornire al manto stradale. Non finalizzare un pacchetto lumen prima che queste informazioni siano confermate.
3. Seleziona il tipo di distribuzione della trave. Abbina il tipo di distribuzione IES (da I a V) alla geometria della strada: larghezza della corsia, numero di corsie e posizione di montaggio rispetto al bordo della strada.
4. Eseguire il software fotometrico. Utilizzare AGi32, DIALux o un software equivalente per verificare che il pacchetto di lumen proposto soddisfi sia i requisiti di illuminamento medio che di rapporto di uniformità al livello di lumen mantenuto (deprezzato).
5. Controlla i requisiti di classificazione BUG. Confermare che l'apparecchio soddisfi le specifiche locali di classificazione BUG per retroilluminazione, illuminazione verso l'alto e abbagliamento per evitare problemi di conformità durante l'ispezione.
6. Verifica il DLC o la qualifica equivalente se gli sconti dei servizi pubblici o la conformità al codice energetico sono rilevanti per il budget del progetto o il processo di approvazione.
7. Tenere conto dell'attenuazione adattiva. Se la specifica include programmi di regolazione, verificare la conformità dell'illuminamento al livello minimo di regolazione, non solo alla massima potenza.

Questo processo elimina la modalità di guasto più comune nei progetti di illuminazione stradale: specificare un pacchetto di lumen basato su regole empiriche o impostazioni predefinite del catalogo prodotti piuttosto che sugli effettivi requisiti fotometrici dell'installazione specifica.

Riepilogo: intervalli di lumen che puoi utilizzare adesso

Per collegare quanto sopra in un riferimento operativo: l'illuminazione residenziale e stradale a basso traffico rientra generalmente in Da 2.500 a 8.000 lumen gamma; collettore e le strade urbane in genere richiedono Da 10.000 a 20.000 lumen ; e la domanda di arterie ad alto traffico e zone commerciali Da 20.000 a 30.000 lumen o più . L'illuminazione stradale e autostradale può raggiungere ben oltre i 30.000 lumen per apparecchio, con le teste dei pali multi-apparecchio che spingono le emissioni totali nell'intervallo a sei cifre per l'illuminazione dei principali svincoli.

La moderna tecnologia LED ha reso possibile fornire tutti questi pacchetti lumen a un wattaggio significativamente inferiore rispetto alle fonti precedenti, con una migliore resa cromatica, una maggiore durata e capacità di regolazione integrata. Il vantaggio in termini di lumen per watt dell’attuale illuminazione stradale a LED – da 140 a 170 lm/W contro 90-110 lm/W per HPS – significa che raggiungere anche gli obiettivi di lumen più elevati non richiede più l’assorbimento di energia richiesto dalle vecchie infrastrutture di illuminazione stradale. Per chiunque pianifichi una nuova installazione o un retrofit, il numero principale è meno importante che ottenere il progetto fotometrico adatto al tipo di strada specifico, alla geometria di montaggio e allo standard applicabile.
